Graph, DFS, BFS, Dijkstra

• Graph
• DFS
• BFS
• Dijkstra







Graph

요약



• 정의 : 노드의 상하위 개념이 없고, 노드(혹은 버텍스)와 노드들을 잇는 엣지로 구성되어 있는 자료구조
• 용어
  • 정점(vertex): 위치라는 개념. (node 라고도 부름)
  • 간선(edge): 위치 간의 관계. 즉, 노드를 연결하는 선 (link, branch 라고도 부름)
  • 인접 정점(adjacent vertex): 간선에 의 해 직접 연결된 정점
  • 정점의 차수(degree): 무방향 그래프에서 하나의 정점에 인접한 정점의 수
    • 무방향 그래프에 존재하는 정점의 모든 차수의 합 = 그래프의 간선 수의 2배
  • 진입 차수(in-degree): 방향 그래프에서 외부에서 오는 간선의 수 (내차수 라고도 부름)
  • 진출 차수(out-degree): 방향 그래픙에서 외부로 향하는 간선의 수 (외차수 라고도 부름)
    • 방향 그래프에 있는 정점의 진입 차수 또는 진출 차수의 합 = 방향 그래프의 간선의 수(내차수 + 외차수)
  • 경로 길이(path length): 경로를 구성하는 데 사용된 간선의 수
  • 단순 경로(simple path): 경로 중에서 반복되는 정점이 없는 경우
  • 사이클(cycle): 단순 경로의 시작 정점과 종료 정점이 동일한 경우

• 특징
  • 노드들 사이에 무방향/방향에서 양방향 경로를 가질 수 있다.
  • self-loop 뿐 아니라 loop/circuit 모두 가능하다.
  • 루트 노드라는 개념이 없다.
  • 부모-자식 관계라는 개념이 없다.
  • 순회는 DFS나 BFS로 이루어진다.
  • 트리는 그래프의 한 종류이다.

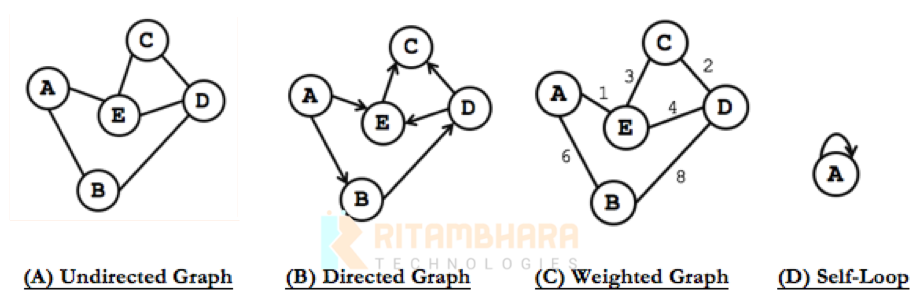

• 그래프 종류
  • 무방향 그래프(Undirected Graph) : 무방향 그래프의 간선은 간선을 통해서 양 방향으로 갈 수 있다.
  • 방향 그래프(Directed Graph) : 간선에 방향성이 존재하는 그래프
  • 가중치 그래프(Weighted Graph) : 간선에 비용이나 가중치가 할당된 그래프
  • 연결 그래프(Connected Graph) : 무방향 그래프에 있는 모든 정점쌍에 대해서 항상 경로가 존재하는 경우
  • 비연결 그래프(Disconnected Graph) : 무방향 그래프에서 특정 정점쌍 사이에 경로가 존재하지 않는 경우
  • 사이클(Cycle) : 단순 경로의 시작 정점과 종료 정점이 동일한 경우
  • 단순 경로(Simple Path): 경로 중에서 반복되는 정점이 없는 경우
  • 비순환 그래프(Acyclic Graph) : 사이클이 없는 그래프
  • 완전 그래프(Complete Graph) : 그래프에 속해 있는 모든 정점이 서로 연결되어 있는 그래프

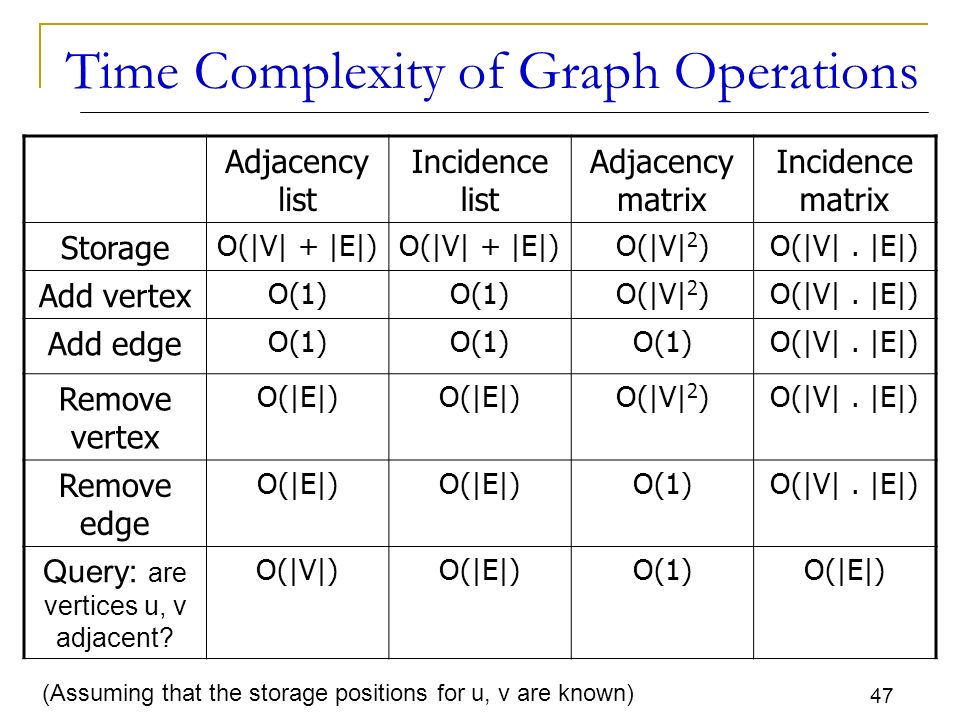

• 구현방법

• • •

 인접리스트

• 모든 정점(혹은 노드)을 인접 리스트에 저장한다. 즉, 각각의 정점에 인접한 정점들을 리스트로 표시한 것
• 장점
  • 어떤 노드에 인접한 노드들 을 쉽게 찾을 수 있다.
  • 그래프에 존재하는 모든 간선의 수 는 O(N+E) 안에 알 수 있다. : 인접 리스트 전체를 조사
• 단점 : 두 정점을 연결하는 간선의 존재 여부를 아는데 시간이 오래걸린다. O(V)



인접행렬

• 인접 행렬은 NxN 불린 행렬(Boolean Matrix)로써 matrix[i][j]가 true라면 i -> j로의 간선이 있다는 뜻
• 장점
  • 구현이 쉽다.
  • 두 정점을 연결하는 간선의 존재 여부를 O(1) 안에 즉시 알 수 있다. : M[i][j]
  • 정점의 차수 는 O(N) 안에 알 수 있다. : 인접 배열의 i번 째 행 또는 열을 모두 더한다
• 단점
  • 특정 노드에 인접한 노드들을 찾기 위해서는 모든 노드를 전부 순회해야 한다. ON)
  • 그래프에 존재하는 모든 간선의 수는 O(N^2) 안에 알 수 있다. : 인접 행렬 전체를 조사한다.
•

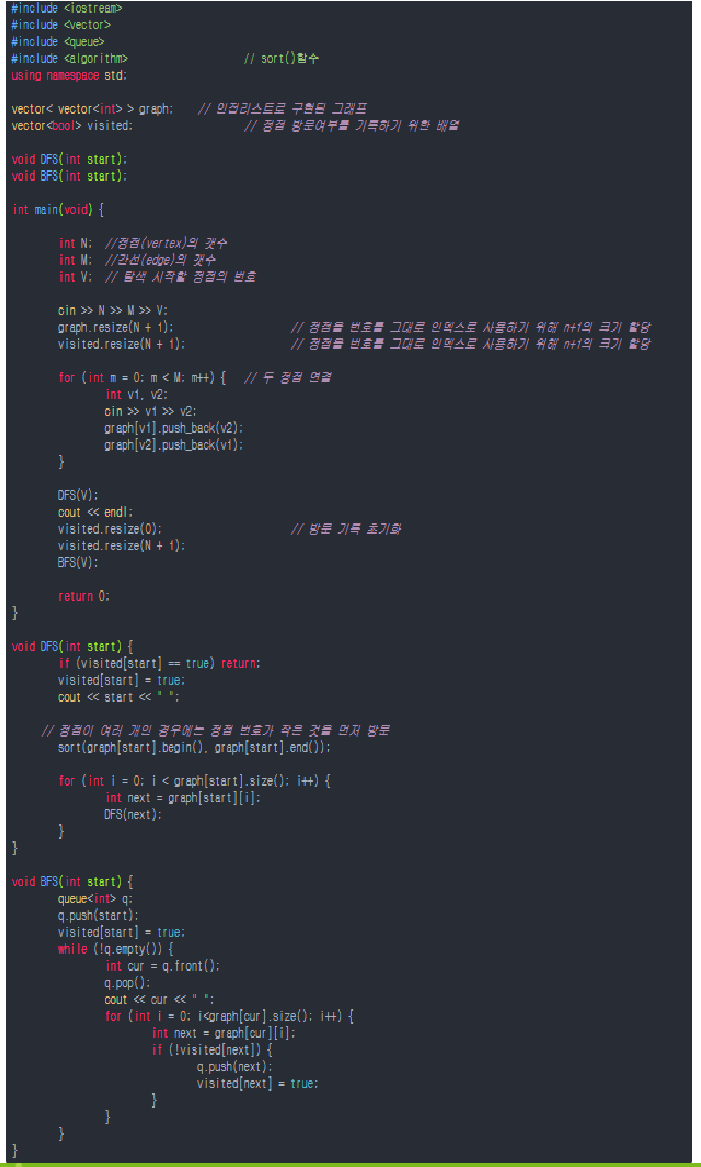

Graph Search

DFS, Depth-First-Search

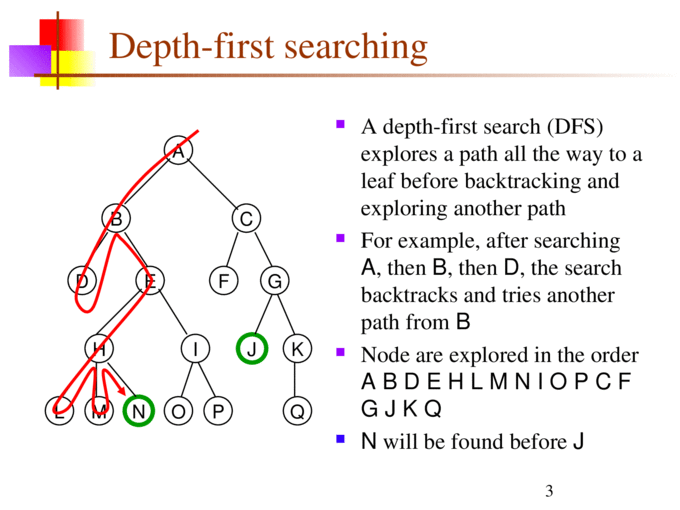

DFS

• 정의 :  시작점에서 노드를 따라 끝까지 간 후, leaf node를 만나게 되면 다시 제자리로 돌아와서 탐색
• 의사코드
  • a 노드(시작 노드)를 방문한다. 방문한 노드는 방문했다고 표시한다.
  • a와 인접한 노드들을 차례로 순회한다. a와 인접한 노드가 없다면 종료한다.
  • a와 이웃한 노드 b를 방문했다면, a와 인접한 또 다른 노드를 방문하기 전에 b의 이웃 노드들을 전부 방문해야 한다.
  • b를 시작 정점으로 DFS를 다시 시작하여 b의 이웃 노드들을 방문한다.
  • b의 분기를 전부 완벽하게 탐색했다면 다시 a에 인접한 정점들 중에서 아직 방문이 안 된 정점을 찾는다.
    즉, b의 분기를 전부 완벽하게 탐색한 뒤에야 a의 다른 이웃 노드를 방문할 수 있다는 뜻이다.
  • 아직 방문이 안 된 정점이 없으면 종료한다. 있으면 다시 그 정점을 시작 정점으로 DFS를 시작한다
• DFS 시간복잡도
  • 인접 리스트로 표현된 그래프: O(N+E)
  • 인접 행렬로 표현된 그래프: O(N^2)



BFS, Breath-First-Search

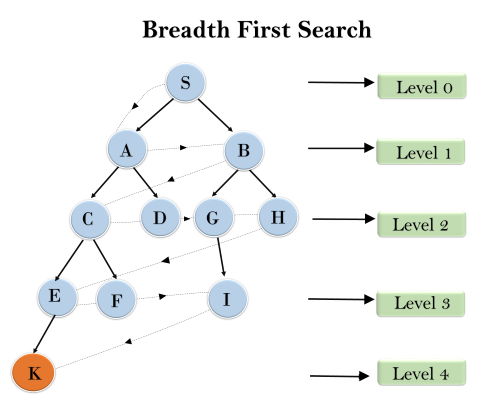

BFS

• 정의 : 루트 노드(혹은 다른 임의의 노드)에서 시작해서 인접한 노드를 먼저 탐색하는 방법. 시작 정점으로부터 가까운 정점을 먼저 방문하고 멀리 떨어져 있는 정점을 나중에 방문
• 의사코드
  • a 노드(시작 노드)를 방문한다. (방문한 노드 체크)
  • 큐에 방문된 노드를 삽입(enqueue)한다.
  • 초기 상태의 큐에는 시작 노드만이 저장
  • 즉, a 노드의 이웃 노드를 모두 방문한 다음에 이웃의 이웃들을 방문한다.
  • 큐에서 꺼낸 노드과 인접한 노드들을 모두 차례로 방문한다.
  • 큐에서 꺼낸 노드를 방문한다.
  • 큐에서 커낸 노드과 인접한 노드들을 모두 방문한다.
  • 인접한 노드가 없다면 큐의 앞에서 노드를 꺼낸다(dequeue).
  • 큐에 방문된 노드를 삽입(enqueue)한다.
  • 큐가 소진될 때까지 계속한다.
• BFS 시간복잡도
  • 인접 리스트로 표현된 그래프: O(N+E)
  • 인접 행렬로 표현된 그래프: O(N^2)



Shortest path

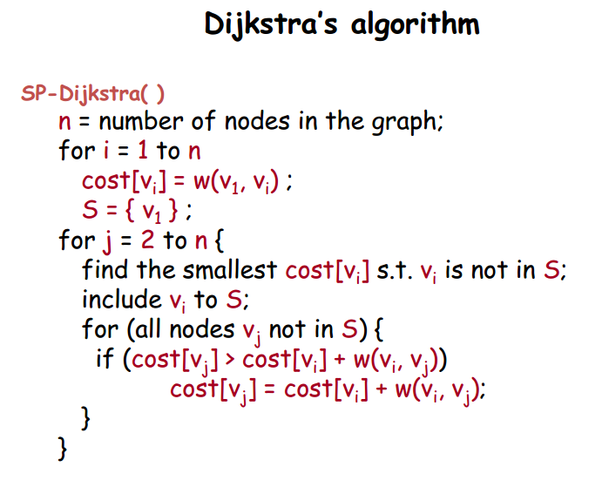

Dijkstra algorithm

• 정의 : 그래프에서 노드 사이의 최단 경로를 찾는 알고리즘
• 의사코드 (P[A][B]는 A와 B 사이의 거리라고 가정한다)

1. 출발점으로부터의 최단거리를 저장할 배열 d[v]를 만들고, 출발 노드에는 0을, 출발점을 제외한 다른 노드들에는 매우 큰 값 INF를 채워 넣는다. (정말 무한이 아닌, 무한으로 간주될 수 있는 값을 의미한다.) 보통은 최단거리 저장 배열의 이론상 최대값에 맞게 INF를 정한다. 실무에서는 보통 d의 원소 타입에 대한 최대값으로 설정하는 편.

2. 현재 노드를 나타내는 변수 A에 출발 노드의 번호를 저장한다.

3. A로부터 갈 수 있는 임의의 노드 B에 대해, d[A] + P[A][B]와 d[B]의 값을 비교한다. INF와 비교할 경우 무조건 전자가 작다.

4. 만약 d[A] + P[A][B]의 값이 더 작다면, 즉 더 짧은 경로라면, d[B]의 값을 이 값으로 갱신시킨다.

5. A의 모든 이웃 노드 B에 대해 이 작업을 수행한다.

6. A의 상태를 "방문 완료"로 바꾼다. 그러면 이제 더 이상 A는 사용하지 않는다.

7. "미방문" 상태인 모든 노드들 중, 출발점으로부터의 거리가 제일 짧은 노드 하나를 골라서 그 노드를 A에 저장한다.

8. 도착 노드가 "방문 완료" 상태가 되거나, 혹은 더 이상 미방문 상태의 노드를 선택할 수 없을 때까지, 3~7의 과정을 반복한다.

9. 도착 노드에 저장된 값이 바로 A로부터의 최단 거리. 만약 이 값이 INF라면, 중간에 길이 끊긴 것임을 의미.
